压电电子学效应在光催化领域的应用新策略：

用于构建压电增强效应的Sn3O4/PVDF光催化剂

【引言】

近几十年来，由于光催化技术具有直接利用太阳能而无二次污染的潜力，因此受到了广泛的关注。但是，基于光催化的水处理和析氢工业应用仍然存在许多困难。一个关键问题是光生载流子容易复合，导致光催化效率低。迄今为止，主要通过构建异质结和内建电场的方式促进光生载流子分离并抑制其复合。然而，具有高催化性能的粉体催化剂回收困难，回收便捷的负载型催化剂往往催化活性不高。因此，催化剂的实际应用依旧面临巨大挑战。

【成果简介】

有鉴于此，维多利亚老品牌vic3308 王金刚 教授（通讯作者）和 刘宏 教授（通讯作者）提出了一种基于压电电子学效应，通过水流冲击改变聚偏氟乙烯（PVDF）自发极化电场电势促进光生载流子分离的负载型光催化剂的应用策略。通常情况下，人们普遍认为未经亲水处理的疏水性高分子聚合物表面生长半导体氧化物是很困难的，然而他们利用金属离子与F的配位作用，成功在疏水性的PVDF膜表面负载了Sn3O4纳米光催化剂，将PVDF自发极化电场作为光催化剂的内建电场来促进光生载流子的分离。通过将Sn3O4/PVDF光催化剂置于水流冲击下，PVDF的压电效应使内建电场电势处于不断变化中，实现了比单一Sn3O4光催化剂更高的有机污染物降解效率。Sn3O4/PVDF光催化剂既解决了粉体催化剂回收困难的问题，又实现了较高的有机污染物降解效率，为光催化剂的实际应用提供了新的策略。相关成果以“Assembling Sn3O4 nanostructures on a hydrophobic PVDF film through metal-F coordination to construct a piezotronics effect-enhanced Sn3O4/PVDF hybrid photocatalyst”为题发表在国际著名期刊Nano Energy上。维多利亚老品牌vic3308硕士研究生韩树伟、陈铎博士以及硕士研究生王建为本文的共同第一作者。

【图文导读】

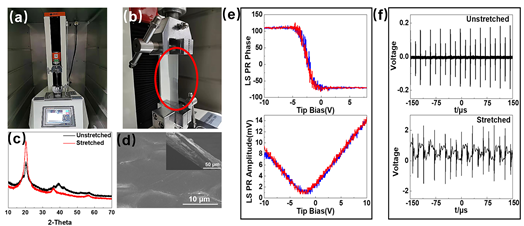

图1

（a, b）PVDF膜的拉伸过程示意图；

（c）PVDF膜拉伸处理前后的XRD数据；

（d）PVDF膜的SEM图；

（e）PVDF膜的压电相位和振幅图；

（f）在相同激发压力下拉伸和未拉伸处理的PVDF膜的激发响应信号图。

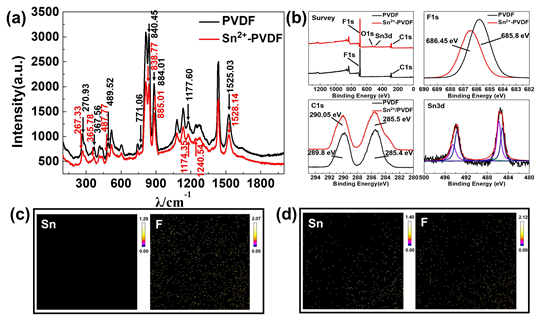

图2

（a）PVDF和Sn2+-PVDF的拉曼光谱图；

（b）PVDF和Sn2 + -PVDF的XPS全谱图，PVDF和Sn2 + -PVDF F1s的XPS光谱图，PVDF和Sn2 + -PVDF C1s的 XPS光谱图，Sn3d 的XPS能谱图；

（c）PVDF膜表面Sn和F元素的XPS元素图；

（d）Sn2 + -PVDF膜表面Sn和F元素的XPS元素图。

图3 Sn3O4/PVDF的生长机理示意图

（a）β相PVDF的构象示意图；

（b）F离子与金属离子之间的配位作用示意图；

（c）PVDF表面上Sn3O4的生长示意图；

（d）Sn3O4/PVDF混合催化剂的示意图。

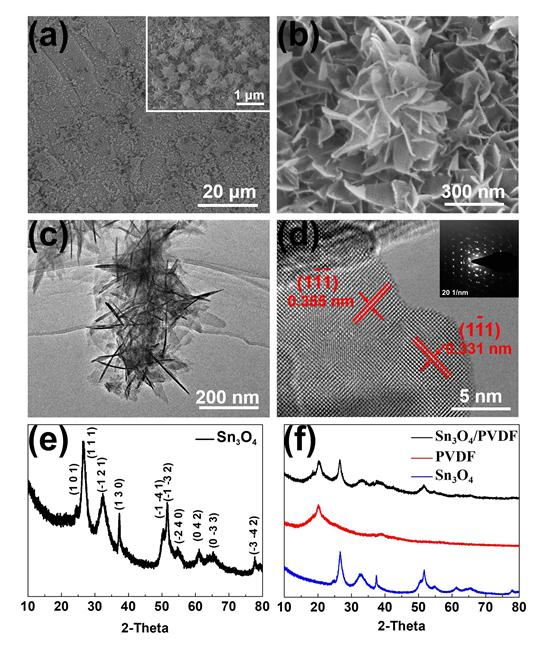

图4

（a，b）Sn3O4/PVDF的SEM图像;

（c）Sn3O4的TEM图像;

（d）Sn3O4的HRTEM图像;

（e）Sn3O4的XRD图谱;

（f）PVDF，Sn3O4和Sn3O4/PVDF的XRD对比图。

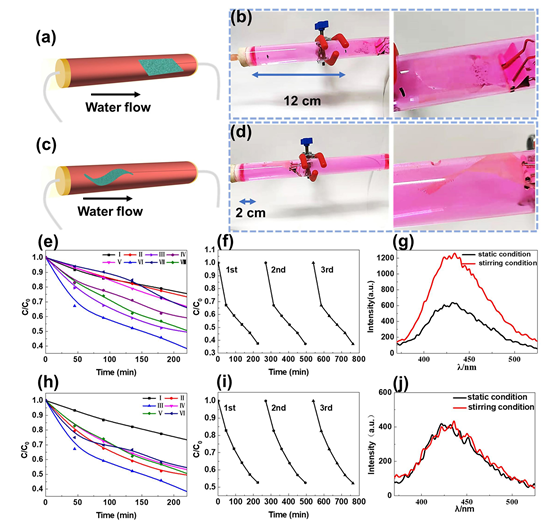

图5

（a，c）在不同条件下的光催化降解实验的示意图；

（b，d）在不同条件下的光催化降解实验的照片；

（e）紫外光下，在不同条件下使用不同的光催化剂时，Rh B的降解曲线为：（Ⅰ）无光催化剂（纯Rh B溶液），水流量：22 mL/min；（Ⅱ）无光催化剂（纯Rh B溶液），水流速：480 mL/min；（Ⅲ）Sn3O4，水流速：480 mL/min;（Ⅳ）Sn3O4，水流速：22 mL/min;（Ⅴ）Sn3O4/PVDF，水流速：22 mL/min；（Ⅵ）Sn3O4/PVDF，水流速：480 mL/min；（Ⅶ）Sn3O4/PTFE，水流速：22 mL/min；（Ⅷ）Sn3O4/PTFE，水流速：480 mL/min；

（f）在480 mL/min，距注入口2 cm的条件下，Sn3O4/PVDF对 Rh B溶液的重复降解曲线；

（g）在静止和搅拌条件下,Sn3O4/PVDF催化剂的对苯二甲酸-OH•的荧光发射光谱;

（h）在480 mL/min水流速和紫外光下，不同条件下使用不同的光催化剂时，Rh B的降解曲线为：（Ⅰ）无光催化剂（纯Rh B溶液）；（Ⅱ）Sn3O4; （Ⅲ）Sn3O4/PVDF，距注入口2 cm； （Ⅳ）Sn3O4/PVDF，距注入口12 cm； （Ⅴ）Sn3O4/PTFE，距注入口2 cm； （Ⅵ）Sn3O4/PTFE，距进样口12 cm;

（i）在480 mL/min的条件下，Sn3O4对 Rh B溶液的重复降解曲线；

（j）在静态和搅拌条件下,PVDF膜的对苯二甲酸-OH•的荧光发射光谱。

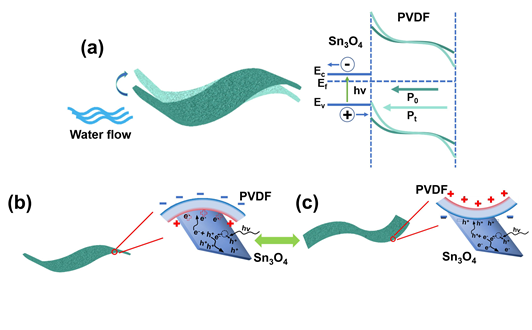

图6

（a）内建电场电势随水流冲击变化时，Sn3O4中空穴和电子的分离示意图；

（b，c）当内建电场强度随外力变化时，光生载流子分离示意图。

【小结】

金属离子与F-之间的配位作用能够使疏水性的PVDF膜表面吸收金属离子并合成半导体纳米结构，从而制备了Sn3O4/PVDF光催化剂。由于PVDF的铁电特性，其自发电势可以充当内建电场，从而促进Sn3O4光生载流子的有效分离。利用压电电子学效应，使机械作用（例如水流）驱动的内建电场电势不断变化，从而实现光生载流子的持续分离。因此，利用配位理论能够在疏水性PVDF薄膜表面进行半导体氧化物的负载；同时，利用压电电子学效应能够实现光生载流子的高效分离。压电电子学和配位理论的引入为高性能光催化剂的合成和应用提供了新的策略。

文献链接：

https://doi.org/10.1016/j.nanoen.2020.104688
